1．工作温度：0|—50℃；

2．烘干温度: 0|—150℃

3．工作湿度：40—93%（40℃不凝露）；

4．抗 干 扰：符合IEC—801快速瞬变脉冲群敏感度的要求；

5．MTBF：≥10，000小时；

6．工作电压：AC220V（+10%，-15%），50HZ±2HZ

二．操作说明

1．按键定义

（1）自动/停止键：按该键,灯亮,启动自动程序运行;再按该键,灯灭,停止自动程序运行。（按此键可消除报警声）

（2）设置键：停止时有效，切换加热时间、冷却时间、加热控制温度参数设置。

（3）△、▽键：设置有效时，按△、▽键可将设置值递增或递减，按住△、▽键不放可自动快速递增或递减。运行有效时：若运行时间过少或过多，按△、▽键可增加或减少运行时间（设置参数不变）。

（4）手动键：自动有效时该键无效。手动有效时，可按烘干键、风机键进行手动操作;再按手动键,灯灭,退出手动操作。（按此键可消除报警声）

（6）烘干键：手动运行键，手动有效时有效，自动运行、设置有效时无效，该键有效时，键上LED灯亮，正反转按：

            循还运行，开加热（温控）和风机。

   （7）风机键：手动运行键，手动有效时有效，自动运行、设置有效时无效，该键有效时，键上LED灯亮，正反转按：

循还运行。关加热，开风机。

（9）程序选择键：停止时有效，选择自动运行程序。按该键，可选择：一般、标准、加强三种自动运行程序。不同的程序有不同运行参数。

2．参数设置

机器在停止状态时，按选择程序键选择需修改程序后，按设置键进入参数

修改：

按一下设置键，设置灯亮，数码管显示“XX-H”，进入烘干时间设置，按▲或▼

键调整好烘干时间后，再按一下设置键，数码管显示“XX-L”进入冷却时间设

置，按▲或▼键调整好冷却时间后，再按一下设置键，温度数码管闪烁进入加

热控制温度设置，按▲或▼键调整好控制温度；完成设置后，按设置键可检查

时间正确否？若有错可重新设置，设置好的参数会自动存入所选程序(一般、标准、加强)中。

3、手动温度设置：按手动键（灯亮）。按一下设置键，温度数码管闪烁，按▲或▼键调整好控制温度；按一下设置键，退出手动温度设置。

注:按住设置键3秒钟，所有程序自动恢复出厂参数：

3。运行

（1）接通电源，控制器进入自检，时间显示区显示SANYE电子厂标：SA.YE

（2）运行时时间数码管显示当前运行时间分、秒值，温度数码管显示当前温度

（3）手动运行：

按手动键（灯亮），进入手动运行。采用正计时。

（4）自动运行：

按选择程序键选择所需程序(一般、标准、加强)，按启动键，机器按选定的程序(一般、标准、加强)自动运行程序，采用倒计时，运行时间到，蜂鸣器报响。

在自动运行过程中，若想要增加或减少运行时间，可按△、▽键可直接增加或减少运行时间（设置参数不变）。

          （5）排气:当温度到达设定值时，排气打开；低于设定值时，关闭排气

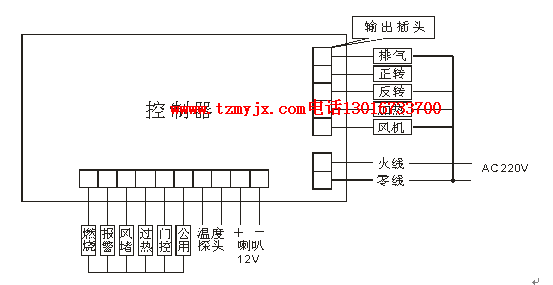

三．控制器接线图
